Inclinometer: Fungsi, Jenis, dan Penerapannya di Lapangan

Pergerakan tanah jarang terjadi secara tiba-tiba. Sebelum sebuah lereng benar-benar longsor atau dinding penahan runtuh, biasanya sudah ada pergeseran kecil yang berlangsung selama berminggu-minggu atau bahkan berbulan-bulan, terlalu kecil untuk terlihat oleh mata. Inclinometer dirancang untuk menangkap pergerakan halus semacam itu dan mengubahnya menjadi angka yang bisa dianalisis.

Pada artikel kali ini kami membahas apa itu inclinometer, bagaimana cara kerjanya, jenis-jenis yang umum digunakan, serta penerapannya di berbagai proyek konstruksi dan pemantauan geoteknik.

Apa Itu Inclinometer?

Inclinometer adalah alat ukur yang digunakan untuk menentukan sudut kemiringan suatu objek atau permukaan terhadap bidang horizontal maupun vertikal. Dalam bidang geoteknik, istilah ini paling sering merujuk pada sistem pemantauan pergerakan tanah lateral, di mana sebuah probe diturunkan ke dalam pipa casing yang tertanam di dalam tanah untuk mengukur seberapa jauh pipa tersebut telah bergeser dari posisi awalnya.

Data yang dihasilkan memungkinkan insinyur mengetahui pada kedalaman berapa pergerakan tanah terjadi, ke arah mana pergerakannya, dan seberapa cepat pergerakan itu berlangsung dari waktu ke waktu.

Cara Kerja Inclinometer Geoteknik

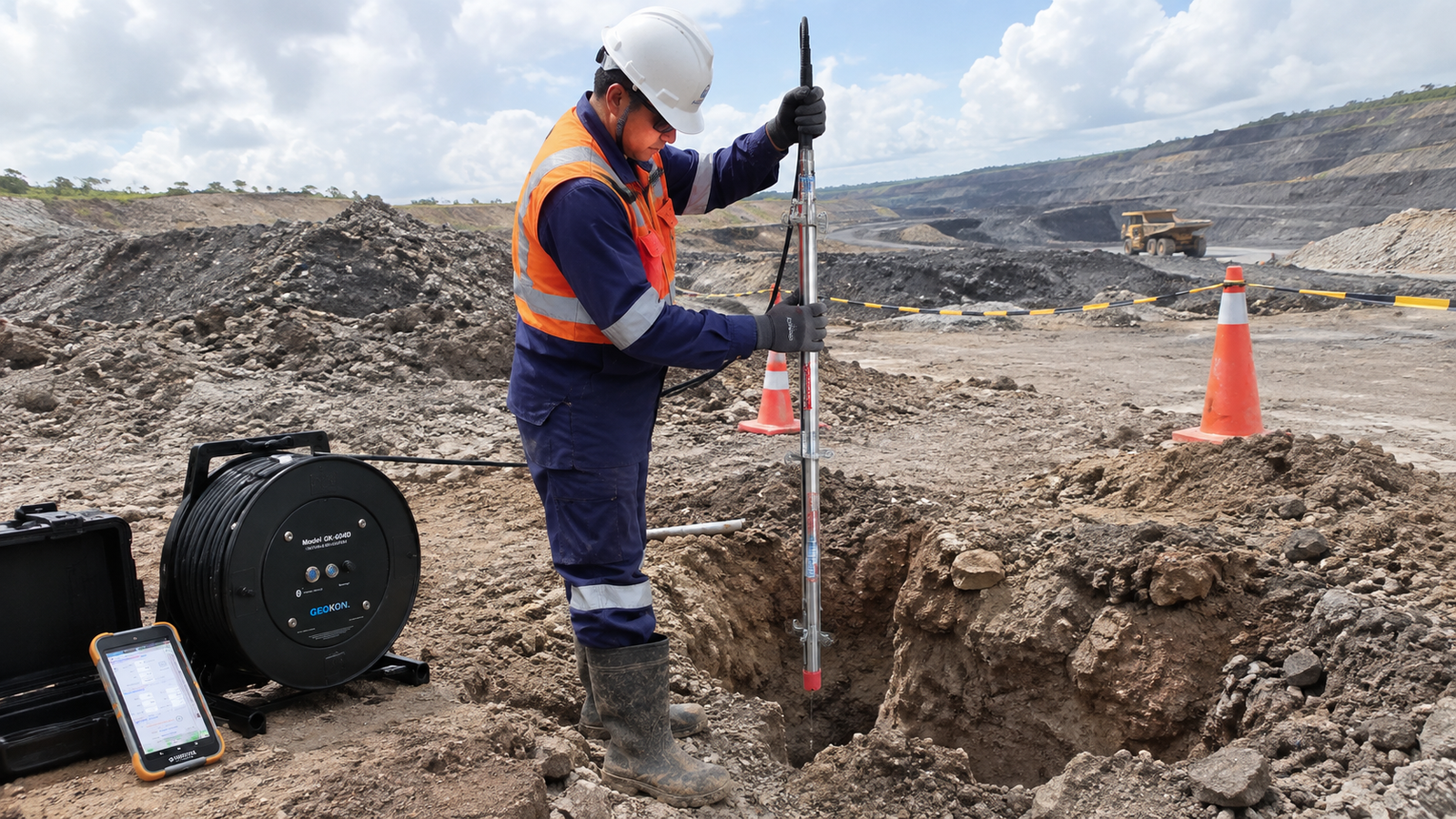

Prinsip kerjanya berangkat dari satu pipa casing beralur yang dipasang vertikal ke dalam lubang bor hingga mencapai lapisan tanah yang dianggap stabil. Pipa ini menjadi acuan tetap untuk seluruh pengukuran berikutnya.

Sebuah probe berisi sensor accelerometer kemudian diturunkan perlahan ke dalam casing, berhenti pada interval tertentu, umumnya setiap 50 sentimeter, untuk mencatat sudut kemiringan pipa pada kedalaman tersebut. Pembacaan pertama yang diambil setelah instalasi disebut pembacaan dasar atau baseline, yang menjadi pembanding untuk seluruh pengukuran di masa depan.

Setiap pengukuran berikutnya dibandingkan dengan baseline tadi. Selisih antara keduanya menunjukkan besarnya pergeseran tanah yang telah terjadi pada masing-masing kedalaman, dan ketika seluruh titik digabungkan, hasilnya membentuk profil pergerakan tanah dari permukaan hingga dasar lubang bor.

Jenis-Jenis Inclinometer

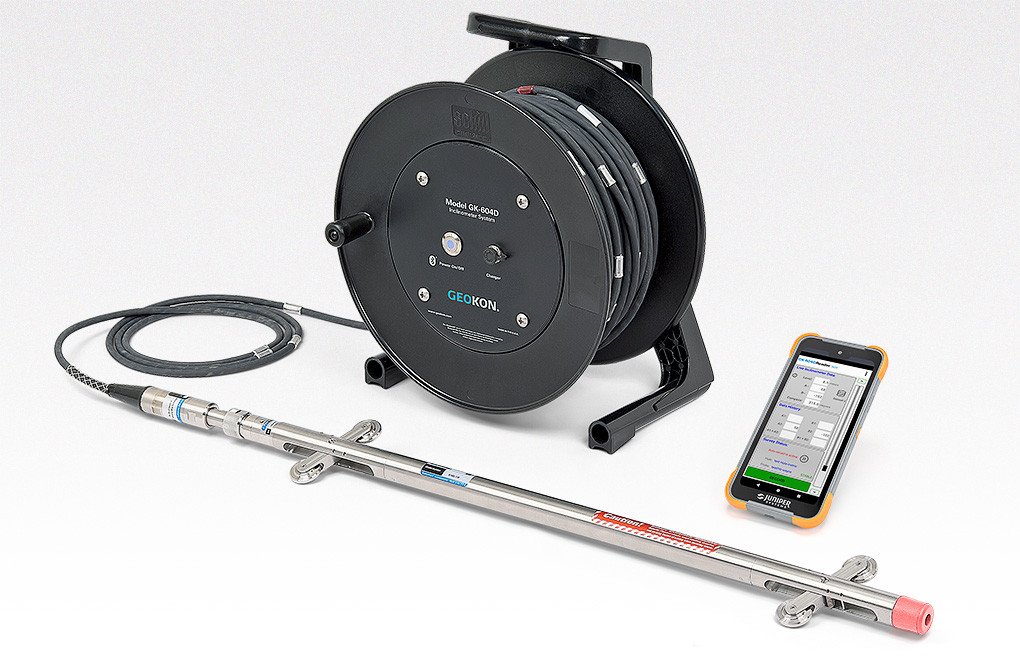

Inclinometer Manual (Traversing Probe)

Jenis ini menggunakan probe yang diturunkan operator secara manual setiap kali pengukuran dilakukan. Biaya perangkatnya relatif lebih rendah karena satu probe bisa digunakan bergantian untuk banyak titik casing di lokasi berbeda. Kelemahannya, frekuensi pengukuran bergantung pada kunjungan petugas ke lapangan, sehingga pergerakan yang terjadi di antara dua kunjungan bisa saja terlewat.

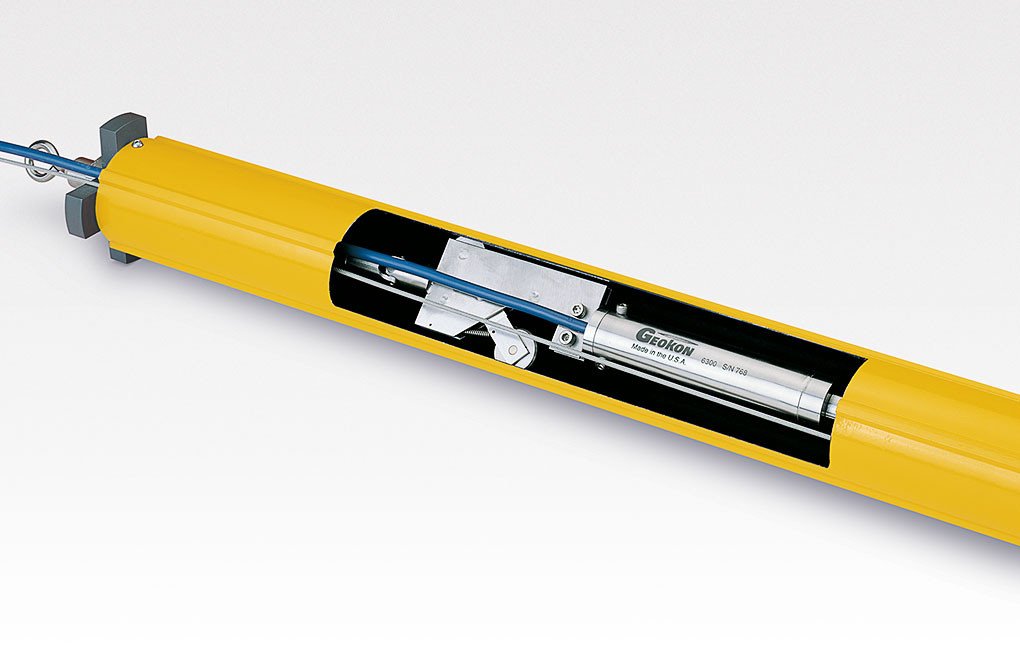

Inclinometer In-Place (IPI)

Pada sistem in-place, sejumlah sensor dipasang permanen di dalam casing pada kedalaman yang telah ditentukan dan terhubung ke data logger di permukaan. Sistem ini mengirim data secara otomatis dan berkelanjutan, membuatnya cocok untuk lokasi berisiko tinggi yang membutuhkan pemantauan real-time.

Inclinometer Digital Portabel

Selain untuk pemantauan tanah, terdapat pula inclinometer portabel berukuran kecil yang digunakan untuk mengukur kemiringan permukaan atau struktur secara langsung, misalnya untuk memeriksa kemiringan rel, pipa, atau alat berat di lokasi kerja. Alat jenis ini memberikan pembacaan instan tanpa memerlukan instalasi casing.

Penerapan Inclinometer di Lapangan

Pemantauan Stabilitas Lereng

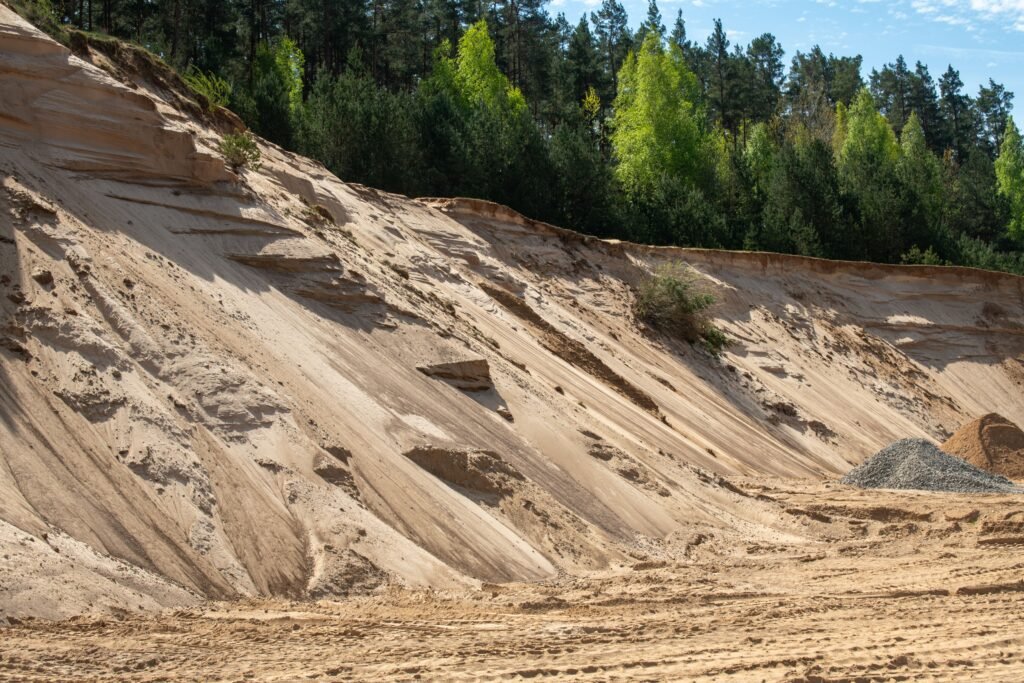

Lereng alami maupun buatan yang berada di dekat permukiman atau jalan raya sering dipantau menggunakan inclinometer untuk mendeteksi bidang gelincir, yaitu lapisan di mana massa tanah mulai bergerak. Mengetahui kedalaman bidang gelincir sangat menentukan jenis penanganan yang tepat, apakah cukup dengan perbaikan drainase atau memerlukan struktur penahan yang lebih besar.

Galian Dalam dan Dinding Penahan

Pada proyek konstruksi dengan galian dalam, seperti basement gedung bertingkat atau stasiun bawah tanah, inclinometer dipasang di belakang dinding penahan untuk memastikan defleksi dinding masih berada dalam batas rancangan. Pergerakan yang melebihi batas ini bisa mengancam keamanan bangunan di sekitar area galian.

Bendungan dan Tanggul

Struktur tanah berukuran besar seperti bendungan urugan dan tanggul sungai memerlukan pemantauan jangka panjang untuk memastikan tidak terjadi deformasi internal yang membahayakan. Inclinometer menjadi salah satu instrumen standar dalam program pemantauan semacam ini.

Area Pertambangan

Dinding tambang terbuka merupakan salah satu lokasi dengan risiko pergerakan massa tanah paling tinggi. Pemantauan menggunakan inclinometer membantu tim geoteknik tambang menentukan kapan area tertentu perlu dikosongkan dari aktivitas operasional.

Faktor yang Memengaruhi Akurasi Pengukuran

Kualitas instalasi casing menjadi faktor paling menentukan. Casing yang tidak terpasang lurus, atau alur pemandunya tidak terorientasi konsisten, akan menghasilkan data yang sulit ditafsirkan. Kedalaman casing juga harus mencapai lapisan tanah yang benar-benar stabil, karena jika seluruh casing ikut bergerak, pergeseran relatif tidak akan terdeteksi sama sekali.

Konsistensi prosedur pengukuran sama pentingnya. Probe harus diturunkan dengan orientasi yang sama setiap kali, dibiarkan menyesuaikan suhu sebelum pembacaan dimulai, dan dicatat pada interval kedalaman yang sama persis seperti saat baseline diambil. Pengabaian salah satu dari hal ini bisa menghasilkan grafik pergerakan palsu yang sebenarnya hanya berasal dari kesalahan prosedur.

Interpretasi Data Inclinometer

Data inclinometer biasanya disajikan dalam bentuk grafik kumulatif yang menampilkan pergeseran total pada setiap kedalaman, serta grafik inkremental yang menunjukkan perubahan antar interval. Grafik kumulatif berguna untuk melihat besaran total pergerakan, sedangkan grafik inkremental lebih efektif untuk menemukan kedalaman pasti terjadinya bidang gelincir, karena pergerakan terkonsentrasi akan terlihat sebagai lonjakan tajam pada kedalaman tertentu.

Selain itu, laju pergerakan dari waktu ke waktu sering kali lebih penting daripada nilai absolutnya. Pergeseran beberapa milimeter yang stabil selama bertahun-tahun mungkin tidak mengkhawatirkan, sementara pergeseran dengan besaran serupa yang terjadi hanya dalam hitungan hari menandakan situasi yang memerlukan tindakan segera.

Kesimpulan

Penggunaan inclinometer sangat dibutuhkan karena mampu menangkap pergeseran berskala milimeter yang biasanya mendahului keruntuhan besar, jauh sebelum kerusakan terlihat di permukaan. Tetapi hasilnya hanya seakurat instalasi dan prosedur pengukurannya. Casing yang tidak terpasang lurus atau pembacaan yang tidak konsisten akan menghasilkan grafik pergerakan yang keliru, dan dalam pekerjaan geoteknik, keputusan yang diambil berdasarkan data keliru bisa berakibat lebih buruk daripada keputusan yang diambil dengan sadar tanpa data.
