Monitoring Dinding Penahan dengan Inclinometer

Proyek galian dalam di tengah kawasan padat selalu membawa resiko pergerakan tanah di sekitar galian yang bisa memengaruhi bangunan tetangga. Untuk mencegah hal yang tidak diinginkan, inclinometer dapat membantu merubah resiko ini menjadi data yang bisa dipantau setiap hari selama proyek berlangsung.

Inclinometer untuk Monitoring Galian Dalam dan Dinding Penahan

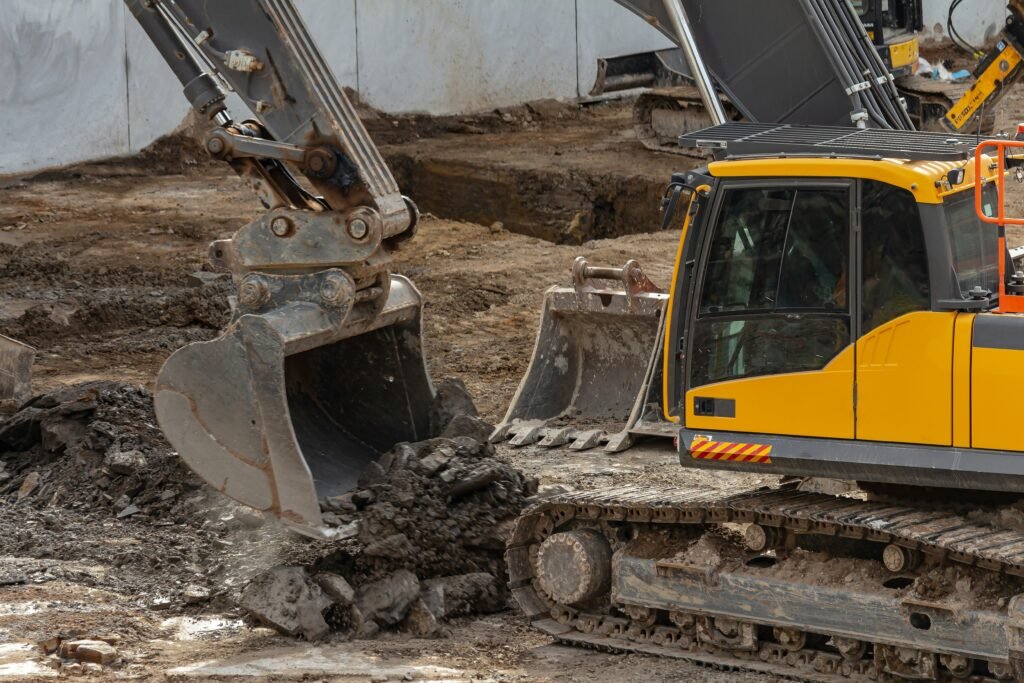

Proyek galian dalam, seperti basement gedung bertingkat atau stasiun bawah tanah, memerlukan pemantauan ketat terhadap defleksi dinding penahan (retaining wall) untuk mencegah dampak yang tidak diinginkan pada struktur di sekitarnya.

Mengapa Galian Dalam Beresiko Tinggi

Ketika tanah digali hingga kedalaman signifikan, tekanan lateral yang sebelumnya seimbang akan berubah drastis pada dinding penahan yang menahan tanah di sekitarnya. Jika dinding tersebut bergerak melebihi batas yang diperhitungkan dalam desain, dampaknya bisa menjalar ke bangunan di sekitar lokasi galian, mulai dari retak ringan hingga penurunan fondasi yang signifikan.

Resiko ini semakin besar pada proyek di kawasan padat penduduk, di mana jarak antara galian dan bangunan eksisting sering kali sangat terbatas, membuat toleransi terhadap pergerakan tanah menjadi jauh lebih ketat dibanding proyek di lahan terbuka.

Bagaimana Inclinometer Dipasang pada Proyek Ini

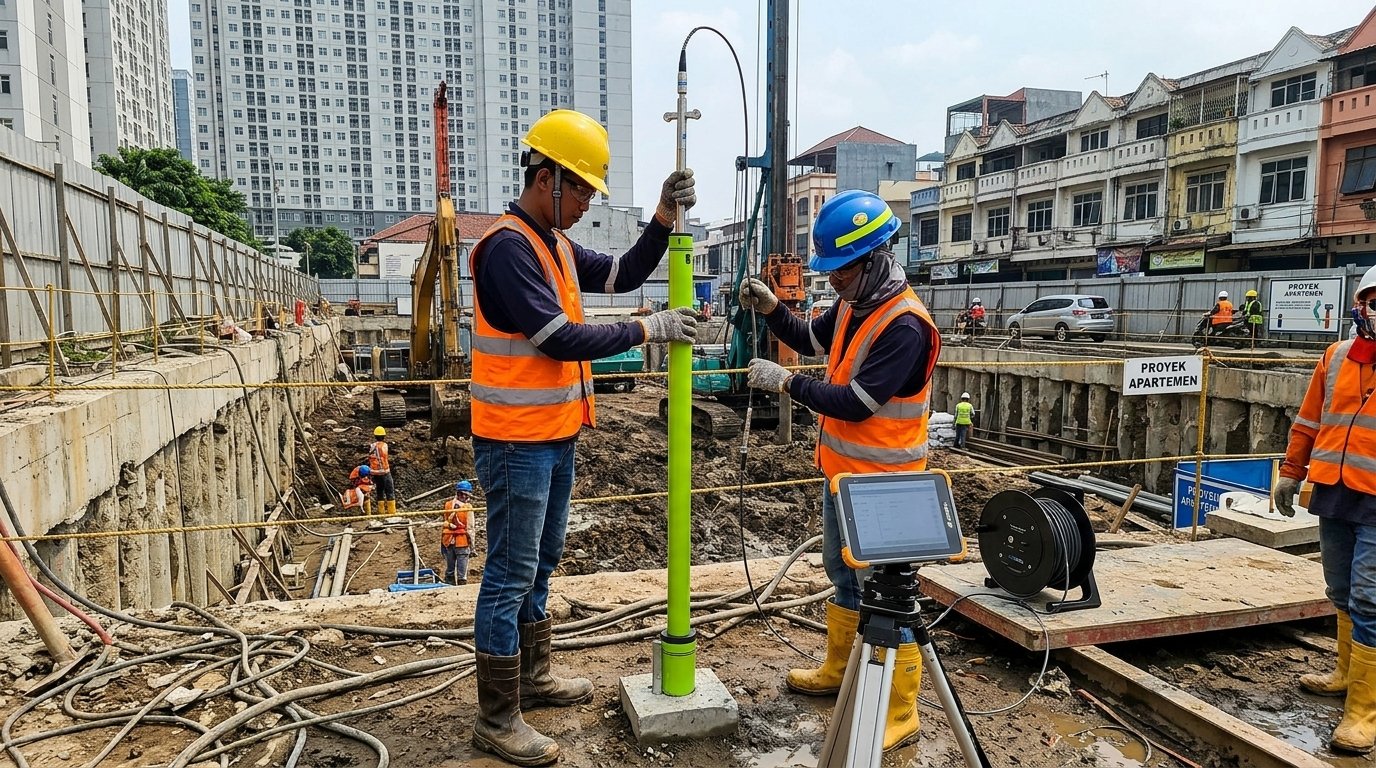

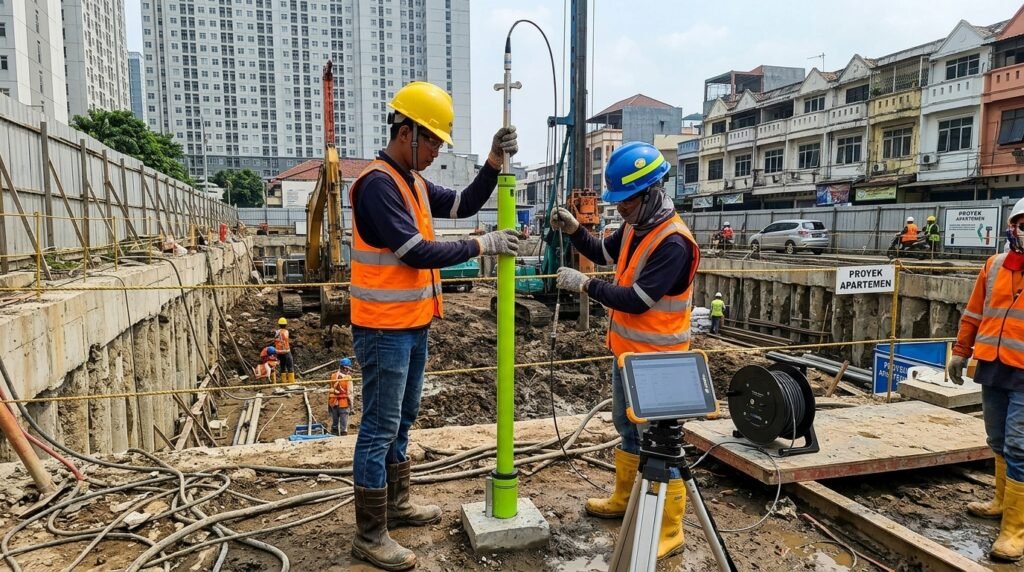

Casing inclinometer dipasang di belakang dinding penahan, biasanya pada jarak tertentu dari sisi galian, membentang dari permukaan hingga kedalaman yang melewati dasar galian rencana. Pembacaan dilakukan secara berkala menggunakan probe yang diturunkan ke dalam casing, mencatat sudut kemiringan pada setiap interval kedalaman untuk membentuk profil pergerakan tanah secara menyeluruh.

Pada proyek dengan resiko tinggi atau jadwal galian yang cepat, sistem inclinometer in-place sering dipilih agar data dapat diperoleh secara otomatis dan lebih sering dibanding sistem manual yang bergantung pada kunjungan petugas.

Menentukan Ambang Batas Pergerakan yang Aman

Sebelum galian dimulai, tim perencana biasanya menetapkan ambang batas pergerakan yang diizinkan pada dinding penahan berdasarkan analisis struktur dan toleransi bangunan di sekitarnya. Ambang batas ini umumnya dibagi menjadi beberapa tingkat, mulai dari batas perhatian yang memicu peningkatan frekuensi pemantauan, hingga batas kritis yang mengharuskan penghentian sementara pekerjaan galian untuk evaluasi lebih lanjut.

Korelasi dengan Tahapan Pekerjaan Galian

Data inclinometer paling ideal ketika dianalisis bersama tahapan pekerjaan galian yang sedang berlangsung. Peningkatan laju pergerakan yang bertepatan dengan tahap penggalian tertentu membantu tim memahami hubungan sebab akibat antara metode kerja dan respons tanah, sehingga penyesuaian metode pelaksanaan bisa dilakukan jika diperlukan sebelum melanjutkan ke tahap berikutnya.

Pemantauan yang konsisten selama seluruh durasi galian, bukan hanya pada tahap akhir, memungkinkan tim mendeteksi tren pergerakan yang tidak wajar sejak dini, jauh sebelum nilai kumulatif mendekati ambang batas kritis.

Laporan kepada Stakeholder

Pada banyak proyek galian dalam di kawasan padat, data inclinometer juga menjadi bagian dari pelaporan rutin kepada otoritas pengawas bangunan maupun pemilik properti di sekitar lokasi. Data yang terdokumentasi dengan baik memberikan bukti objektif bahwa pergerakan tanah masih berada dalam batas aman, sekaligus menjadi referensi jika terjadi klaim kerusakan yang perlu diverifikasi penyebabnya.

Kesimpulan

Keberhasilan sebuah proyek galian dalam sering kali diukur dari seberapa terkendali dampaknya terhadap lingkungan sekitar, sama pentingnya dengan seberapa cepat pekerjaan itu sendiri selesai. Data inclinometer menjadi bukti nyata dari pengendalian tersebut, sesuatu yang bisa ditunjukkan kepada pemilik bangunan tetangga kapan pun diperlukan.
